Typy wymienników ciepła w rekuperatorach – który wybrać i dlaczego?

W rekuperatorach stosuje się cztery główne typy wymienników ciepła: krzyżowe, przeciwprądowe, obrotowe oraz entalpiczne. Każdy typ ma swoje zalety i ograniczenia, a wybór odpowiedniego wymiennika ciepła do rekuperatora jest decyzją, która wpłynie na efektywność energetyczną, komfort i koszty eksploatacji systemu wentylacyjnego przez wiele lat. Dlatego warto dokładnie przeanalizować dostępne opcje i dopasować je do konkretnych potrzeb użytkowników i warunków nieruchomości.

W nowoczesnym budownictwie energooszczędnym kluczowym elementem jest efektywna wentylacja z odzyskiem ciepła, czyli rekuperacja. Sercem każdego systemu rekuperacji jest wymiennik ciepła – element, który umożliwia odzysk energii cieplnej z powietrza wywiewanego i przekazanie jej do świeżego powietrza nawiewanego do pomieszczeń.

Wymienniki ciepła w rekuperatorach działają na zasadzie wymiany energii cieplnej między dwoma strumieniami powietrza, które są od siebie oddzielone i nie mieszają się bezpośrednio. Dzięki odpowiedniej konstrukcji wymiennika, ciepło z powietrza wywiewanego jest przekazywane do zimnego powietrza nawiewanego, bez fizycznego kontaktu obu strumieni. To zapewnia higienę i bezpieczeństwo użytkowania systemu wentylacyjnego.

Efektywność odzysku ciepła w nowoczesnych rekuperatorach może sięgać nawet 90-95%, co przekłada się na znaczące oszczędności energii potrzebnej do ogrzewania budynku. W praktyce oznacza to, że świeże powietrze nawiewane do domu jest wstępnie ogrzane kosztem ciepła, które normalnie zostałoby utracone wraz z powietrzem wywiewanym na zewnątrz.

Wybór odpowiedniego typu wymiennika ciepła ma kluczowe znaczenie dla całego systemu wentylacji mechanicznej. Wpływa nie tylko na efektywność energetyczną, ale także na komfort użytkowników, poziom wilgotności w pomieszczeniach, a nawet na koszty eksploatacji całego systemu.

Dlaczego wybór odpowiedniego typu wymiennika ma kluczowe znaczenie?

Dobrze dobrany wymiennik ciepła pozwala na:

• Maksymalizację odzysku energii i zmniejszenie kosztów ogrzewania
• Poprawę jakości powietrza w pomieszczeniach
• Utrzymanie optymalnego poziomu wilgotności (w przypadku niektórych typów wymienników)
• Zmniejszenie emisji CO₂ poprzez ograniczenie zużycia energii na ogrzewanie
• Zwiększenie komfortu cieplnego mieszkańców

Warto zaznaczyć, że straty ciepła przez wentylację mogą stanowić od 30% do 60% wszystkich strat energetycznych w domu, zwłaszcza w nowoczesnych, dobrze ocieplonych budynkach. Dlatego efektywny odzysk ciepła staje się kluczowym elementem w dążeniu do energooszczędności.

Wymienniki krzyżowe w rekuperatorach – podstawowe rozwiązanie

Wymienniki krzyżowe to jedno z najpopularniejszych i najbardziej podstawowych rozwiązań stosowanych w rekuperatorach domowych. Charakteryzują się relatywnie prostą konstrukcją i przystępną ceną, co czyni je dobrym wyborem dla osób rozpoczynających przygodę z rekuperacją.

Zasada działania wymienników krzyżowych

W wymienniku krzyżowym strumienie powietrza (nawiewanego i wywiewanego) przepływają prostopadle względem siebie, przecinając się, ale nie mieszając. Powietrze przepływa przez system naprzemiennych kanałów oddzielonych cienkimi płytami wykonanymi najczęściej z aluminium lub tworzywa sztucznego. Dzięki dobrej przewodności cieplnej tych materiałów, ciepło z ciepłego strumienia powietrza wywiewanego przenika przez płyty do zimnego strumienia powietrza nawiewanego.

Konstrukcja ta jest prosta i niezawodna, ale ma swoje ograniczenia wynikające z geometrii przepływu – strumienie powietrza krzyżują się ze sobą tylko raz, co ogranicza powierzchnię wymiany ciepła.

Zalety i ograniczenia w domowych systemach wentylacyjnych

Zalety wymienników krzyżowych:

• Prosta konstrukcja zapewniająca niezawodność i długą żywotność
• Niższy koszt zakupu w porównaniu do wymienników przeciwprądowych czy entalpicznych
• Łatwość montażu i konserwacji
• Brak elementów ruchomych (w przeciwieństwie do wymienników obrotowych)
• Dobre rozwiązanie dla mniejszych budynków o umiarkowanych wymaganiach

Ograniczenia wymienników krzyżowych:

• Umiarkowana sprawność odzysku ciepła, wynosząca zazwyczaj 50-70%
• Brak możliwości odzysku wilgoci (są to wymienniki standardowe, nieentalpiczne)
• Większe ryzyko zamarzania w bardzo niskich temperaturach zewnętrznych
• Mniejsza efektywność energetyczna w porównaniu do wymienników przeciwprądowych

Typowa sprawność odzysku ciepła w wymiennikach krzyżowych wynosi 50-70%, co oznacza, że są one wyraźnie mniej efektywne niż wymienniki przeciwprądowe. W praktyce przekłada się to na wyższe koszty ogrzewania, ponieważ świeże powietrze nawiewane do pomieszczeń wymaga dodatkowego dogrzania.

Warto podkreślić, że wymienniki krzyżowe są bardziej podatne na zamarzanie w niskich temperaturach zewnętrznych. Zjawisko to występuje, gdy wilgoć zawarta w powietrzu wywiewanym skrapla się na zimnych powierzchniach wymiennika, a następnie zamarza. Aby temu zapobiec, stosuje się różne systemy przeciwzamrożeniowe, które mogą jednak obniżać ogólną sprawność systemu wentylacyjnego w okresie zimowym.

Wymienniki przeciwprądowe – wysoka efektywność odzysku ciepła

Wymienniki przeciwprądowe stanowią najbardziej efektywne rozwiązanie wśród wymienników ciepła stosowanych w systemach rekuperacji. Ich konstrukcja i zasada działania pozwalają na osiągnięcie najwyższej sprawności odzysku ciepła, co przekłada się na znaczne oszczędności energii i komfort użytkowników.

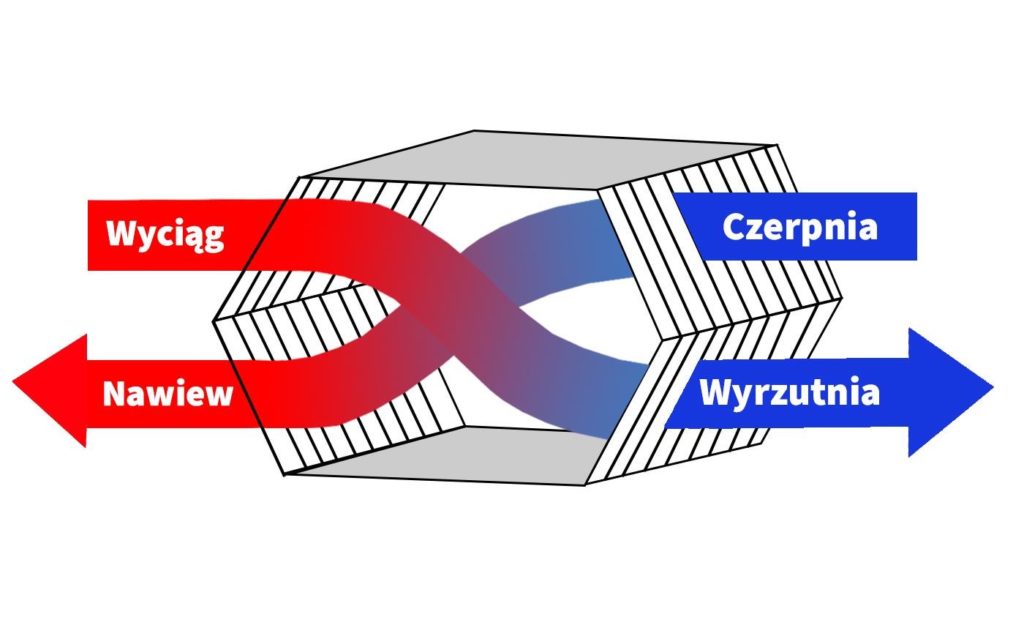

Zasada działania i konstrukcja wymienników przeciwprądowych

W wymienniku przeciwprądowym strumienie powietrza (nawiewanego i wywiewanego) przepływają równolegle, ale w przeciwnych kierunkach. Taki układ maksymalizuje powierzchnię i czas wymiany ciepła, co jest kluczowe dla osiągnięcia wysokiej sprawności.

Konstrukcja wymienników przeciwprądowych opiera się na systemie równoległych kanałów, przez które przepływają strumienie powietrza. Kanały te są oddzielone cienkimi płytami wykonanymi z materiałów o dobrej przewodności cieplnej, co umożliwia efektywne przekazywanie energii z jednego strumienia do drugiego. Geometria przepływu sprawia, że ciepłe powietrze wywiewane ma znacznie dłuższy kontakt z zimnym powietrzem nawiewanym niż w przypadku wymienników krzyżowych.

Przewaga nad wymiennikami krzyżowymi w systemach domowych

Wymienniki przeciwprądowe osiągają sprawność odzysku ciepła nawet do 80-95%, co czyni je znacznie efektywniejszymi od wymienników krzyżowych (50-70%). Ta różnica wynika przede wszystkim z odmiennej geometrii przepływu powietrza, która w wymiennikach przeciwprądowych zapewnia optymalny transfer energii.

Główne przewagi wymienników przeciwprądowych:

• Wysoka sprawność odzysku ciepła (80-95%) przekładająca się na znaczne oszczędności energii
• Lepsza kontrola temperatury powietrza nawiewanego
• Mniejsze zapotrzebowanie na dodatkowe ogrzewanie powietrza
• Wyższa efektywność energetyczna całego systemu wentylacyjnego
• Większa odporność na zamarzanie dzięki wyższej temperaturze wewnątrz wymiennika

Wymienniki przeciwprądowe są szczególnie zalecane w:

• Domach energooszczędnych i pasywnych
• Budynkach o wysokich wymaganiach dotyczących efektywności energetycznej
• Rejonach o chłodnym klimacie, gdzie odzysk ciepła ma szczególne znaczenie
• Systemach, gdzie priorytetem jest maksymalna oszczędność energii

Warto podkreślić, że wyższa sprawność wymienników przeciwprądowych przekłada się bezpośrednio na niższe koszty eksploatacji całego systemu wentylacyjnego. Choć początkowy koszt zakupu rekuperatora z wymiennikiem przeciwprądowym jest wyższy niż w przypadku modeli z wymiennikiem krzyżowym, różnica ta zwraca się w dłuższej perspektywie dzięki mniejszemu zużyciu energii na dogrzewanie powietrza.

Wymienniki obrotowe (regeneracyjne) – efektywny odzysk ciepła i wilgoci

Wymienniki obrotowe, zwane również regeneracyjnymi, stanowią interesującą alternatywę dla wymienników płytowych. Ich unikalna konstrukcja i zasada działania umożliwiają nie tylko efektywny odzysk ciepła, ale również wilgoci, co ma istotne znaczenie dla komfortu mieszkańców.

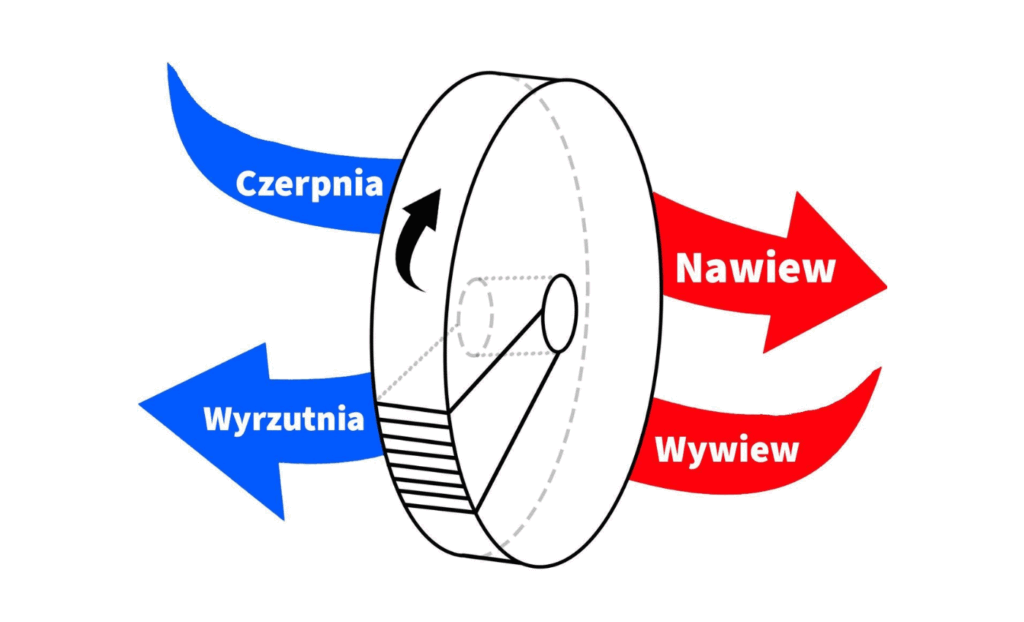

Zasada działania wymienników obrotowych

Wymiennik obrotowy składa się z wirującego elementu (rotora) wykonanego z materiału akumulującego ciepło, najczęściej z aluminium lub tworzywa o dużej pojemności cieplnej. Rotor obraca się powoli (zazwyczaj z prędkością kilku obrotów na minutę) między strumieniami powietrza nawiewanego i wywiewanego.

Podczas obrotu, część rotora znajdująca się w strumieniu ciepłego powietrza wywiewanego pobiera i akumuluje ciepło. Następnie, obracając się, przechodzi do strefy, przez którą przepływa zimne powietrze nawiewane. Tam oddaje zakumulowane ciepło, ogrzewając świeże powietrze wprowadzane do pomieszczeń.

W przypadku wymienników obrotowych sorpcyjnych, których wypełnienie pokryte jest specjalnym materiałem higroskopijnym, możliwy jest również transfer wilgoci. Oznacza to, że zimą, gdy powietrze zewnętrzne jest suche, wymiennik może nawilżać powietrze nawiewane, a latem, gdy na zewnątrz jest wilgotno, może je osuszać.

Zalety i wady w kontekście wentylacji domowej

Zalety wymienników obrotowych:

• Wysoka sprawność odzysku ciepła wynosząca zazwyczaj 70-85%
• Możliwość odzysku wilgoci (w przypadku wymienników sorpcyjnych)
• Naturalna regulacja wilgotności powietrza w pomieszczeniach
• Mniejsze ryzyko zamarzania w porównaniu do wymienników płytowych
• Kompaktowe wymiary w stosunku do wydajności

Wady wymienników obrotowych:

• Wyższe zużycie energii ze względu na konieczność napędzania rotora
• Ryzyko przenikania zanieczyszczeń między strumieniami powietrza (nawet do 5% przepływu)
• Większa waga całego urządzenia, ze względu na zastosowanie dodatkowych komponentów
• Wyższa cena w porównaniu do prostych wymienników krzyżowych
• Obecność elementów ruchomych, co oznacza większe ryzyko awarii i konieczność regularnej konserwacji

Zdolność odzysku wilgoci w wymiennikach obrotowych sorpcyjnych to ich znacząca przewaga w kontekście komfortu mieszkańców. W sezonie zimowym, gdy ogrzewane powietrze staje się suche, wymiennik obrotowy może odzyskiwać wilgoć z powietrza wywiewanego i przekazywać ją do powietrza nawiewanego. To naturalny sposób na utrzymanie optymalnego poziomu wilgotności w pomieszczeniach bez konieczności stosowania dodatkowych nawilżaczy.

Wymienniki obrotowe najlepiej sprawdzają się w:

• Budynkach o dużym zapotrzebowaniu na kontrolę wilgotności powietrza
• Rejonach o suchym klimacie zimowym
• Systemach, gdzie odzysk zarówno ciepła, jak i wilgoci jest priorytetem

Warto jednak zaznaczyć, że ze względu na pewien stopień mieszania się strumieni powietrza, wymienniki obrotowe nie są zalecane w obiektach o wysokich wymaganiach higienicznych, takich jak szpitale czy laboratoria.

Wymienniki entalpiczne vs. standardowe – porównanie i zastosowania

Wymienniki entalpiczne stanowią stosunkowo nową, ale coraz popularniejszą kategorię wymienników ciepła stosowanych w rekuperatorach. Ich unikalna zdolność do odzysku zarówno ciepła jawnego, jak i wilgoci, czyni je szczególnie atrakcyjnymi w określonych warunkach i zastosowaniach.

Czym jest wymiennik entalpiczny i jak działa?

Wymiennik entalpiczny to specjalny rodzaj wymiennika ciepła, który umożliwia odzysk nie tylko ciepła jawnego (temperatury), ale również wilgoci zawartej w powietrzu. W przeciwieństwie do standardowych wymienników, które wykonane są najczęściej z metalu lub tworzyw nieprzepuszczających wilgoci, wymienniki entalpiczne posiadają specjalne membrany selektywnie przepuszczające parę wodną.

Membrany te wykonane są najczęściej z materiałów polimerowych lub specjalnego papieru, które umożliwiają przenikanie cząsteczek pary wodnej, ale zatrzymują większe cząsteczki, w tym zapachy i zanieczyszczenia. Dzięki temu powietrze nawiewane do pomieszczeń jest nie tylko ogrzane (zimą) lub schłodzone (latem), ale również nawilżone lub osuszone, w zależności od potrzeb.

Sprawność temperaturowa wymienników entalpicznych jest nieco niższa niż w przypadku tradycyjnych wymienników przeciwprądowych, wynosząc około 80-85%. Jednakże, biorąc pod uwagę całkowitą efektywność energetyczną, która uwzględnia również odzysk wilgoci (60-70%), bilans energetyczny całego systemu jest bardzo korzystny.

Kiedy warto wybrać wymiennik entalpiczny zamiast standardowego?

Wybór między wymiennikiem entalpicznym a standardowym zależy od kilku kluczowych czynników:

1. Klimat i warunki lokalne:
   • W regionach o suchych zimach wymiennik entalpiczny pomaga utrzymać optymalny poziom wilgotności w pomieszczeniach.
   • W wilgotnym klimacie może ograniczać nadmierną wilgotność powietrza w sezonie letnim.
2. Liczba mieszkańców i ich aktywność:
   • W domach zamieszkiwanych przez kilka osób, gdzie wilgotność jest generowana przez codzienne czynności (gotowanie, kąpiele), wymiennik entalpiczny efektywnie zarządza poziomem wilgoci.
   • W budynkach o niskiej aktywności (np. rzadko używanych) standardowy wymiennik może być wystarczający.
3. Problemy z jakością powietrza:
   • Dla osób cierpiących na alergie lub problemy z drogami oddechowymi, utrzymanie optymalnego poziomu wilgotności (40-60%) jest kluczowe, co przemawia za wymiennikiem entalpicznym.
   • W domach z już istniejącymi problemami z wilgocią, wymiennik entalpiczny może pomóc w regulacji tego parametru.
4. Aspekty ekonomiczne:
   • Wymienniki entalpiczne są droższe niż standardowe, ale w dłuższej perspektywie mogą przynieść oszczędności dzięki mniejszemu zapotrzebowaniu na dodatkowe nawilżacze czy osuszacze.
   • W budynkach energooszczędnych i pasywnych całościowa efektywność energetyczna może przemawiać za wymiennikiem entalpicznym.

Porównanie wymienników entalpicznych i standardowych:

Wymiennik entalpiczny sprawdzi się najlepiej w domach, gdzie:

• Występują problemy z suchym powietrzem w sezonie grzewczym
• Mieszka kilka osób generujących wilgoć poprzez codzienne czynności
• Ważna jest wysoka jakość powietrza i komfort
• Istotna jest energooszczędność i minimalizacja kosztów eksploatacji systemu
• Nie ma możliwości lub chęci instalacji dodatkowych nawilżaczy

Efektywność różnych typów wymienników – które rozwiązanie wybrać do swojego domu?

Wybór odpowiedniego typu wymiennika ciepła do rekuperatora jest decyzją, która wpłynie na efektywność energetyczną, komfort i koszty eksploatacji systemu wentylacyjnego przez wiele lat. Dlatego warto dokładnie przeanalizować dostępne opcje i dopasować je do konkretnych potrzeb i warunków.

Kluczowe parametry przy wyborze typu wymiennika do rekuperatora

Przy podejmowaniu decyzji o wyborze typu wymiennika należy wziąć pod uwagę następujące parametry:

1. Sprawność odzysku ciepła – im wyższa, tym większe oszczędności na ogrzewaniu:
   • Wymienniki przeciwprądowe: 80-95%
   • Wymienniki obrotowe: 70-85%
   • Wymienniki entalpiczne: 80-85%
   • Wymienniki krzyżowe: 50-70%
2. Odzysk wilgoci – ważny dla komfortu i zdrowia mieszkańców:
   • Wymienniki entalpiczne: 50-70%
   • Wymienniki obrotowe sorpcyjne: 60-70%
   • Wymienniki krzyżowe i przeciwprądowe standardowe: 0%
3. Ochrona przed zamarzaniem – istotna w chłodnym klimacie:
   • Wymienniki entalpiczne: dobra (mniejsze ryzyko kondensacji)
   • Wymienniki obrotowe: bardzo dobra (ciągły ruch ogranicza zamarzanie)
   • Wymienniki przeciwprądowe i krzyżowe: wymagają dodatkowych zabezpieczeń
4. Koszty inwestycyjne i eksploatacyjne:
   • Wymienniki krzyżowe: najniższy koszt zakupu
   • Wymienniki przeciwprądowe: średni koszt zakupu, niskie koszty eksploatacji
   • Wymienniki entalpiczne: wyższy koszt zakupu, eliminacja potrzeby dodatkowego nawilżania
   • Wymienniki obrotowe: wysoki koszt zakupu, dodatkowe zużycie energii na napęd
5. Wielkość i montaż:
   • Wymienniki krzyżowe i przeciwprądowe: kompaktowe, łatwe w montażu
   • Wymienniki obrotowe: większa waga, utrudnienie w montażu
   • Wymienniki entalpiczne: rozmiary podobne do standardowych wymienników płytowych

Dopasowanie typu wymiennika do specyfiki budynku i potrzeb mieszkańców

Wybór optymalnego rozwiązania zależy od wielu czynników związanych z budynkiem i jego użytkownikami:

Dla domów energooszczędnych i pasywnych:

• Najlepszy wybór: wymienniki przeciwprądowe lub entalpiczne
• Uzasadnienie: maksymalna efektywność energetyczna, wysoki odzysk ciepła, możliwość utrzymania optymalnej wilgotności bez dodatkowych urządzeń
• Ważne aspekty: certyfikacja dla domów pasywnych, wysoka szczelność

Dla standardowych domów jednorodzinnych:

• Najlepszy wybór: wymienniki przeciwprądowe lub krzyżowe (w zależności od budżetu)
• Uzasadnienie: dobry stosunek jakości do ceny, wystarczająca efektywność dla typowych zastosowań
• Dodatkowe rozwiązania: w przypadku problemów z suchym powietrzem można rozważyć dodatkowy nawilżacz

Dla regionów o suchym klimacie zimowym:

• Najlepszy wybór: wymienniki entalpiczne lub obrotowe sorpcyjne
• Uzasadnienie: odzysk wilgoci pomaga utrzymać komfortowe warunki bez dodatkowych nawilżaczy
• Ważne aspekty: stabilizacja poziomu wilgotności, poprawa komfortu, ochrona zdrowia

Dla budynków o dużej wilgotności (np. blisko zbiorników wodnych):

• Najlepszy wybór: wymienniki standardowe (krzyżowe lub przeciwprądowe)
• Uzasadnienie: w warunkach wysokiej wilgotności odzysk wilgoci nie jest priorytetem
• Dodatkowe rozwiązania: możliwość dodania osuszacza w sezonie letnim

Dla budynków użyteczności publicznej:

• Najlepszy wybór: zależy od specyfiki obiektu; często wymienniki przeciwprądowe lub obrotowe dla większych instalacji
• Uzasadnienie: większa przepustowość, możliwość modułowej rozbudowy
• Ważne aspekty: poziom hałasu, łatwość konserwacji i sterowania

Praktyczne wskazówki przy wyborze rekuperatora z odpowiednim wymiennikiem ciepła:

• Zwróć uwagę na rzeczywistą sprawność systemu w typowych warunkach pracy, a nie tylko na dane katalogowe
• Upewnij się, że system posiada odpowiednie zabezpieczenia przeciwzamrożeniowe
• Sprawdź poziom hałasu generowany przez urządzenie
• Oceń łatwość dostępu do filtrów i innych elementów wymagających regularnej konserwacji
• Rozważ systemy z automatycznym sterowaniem, które optymalizują pracę w zależności od warunków zewnętrznych i wewnętrznych

Podsumowanie

Wybór odpowiedniego wymiennika ciepła do rekuperatora ma kluczowe znaczenie dla efektywności energetycznej całego systemu wentylacyjnego. Różne typy wymienników oferują odmienne korzyści i są przeznaczone do różnych zastosowań.

Wymienniki przeciwprądowe zapewniają najwyższą sprawność odzysku ciepła, sięgającą nawet 95%, co czyni je idealnym wyborem dla domów energooszczędnych i pasywnych. Wymienniki krzyżowe, choć mniej efektywne (50-70%), są prostsze w konstrukcji i tańsze, co może być istotnym argumentem przy ograniczonym budżecie.

Wymienniki entalpiczne i obrotowe oferują dodatkową korzyść w postaci odzysku wilgoci, co ma szczególne znaczenie w regionach o suchym klimacie zimowym. Wymienniki te pozwalają na utrzymanie optymalnego poziomu wilgotności w pomieszczeniach bez konieczności stosowania dodatkowych nawilżaczy.

Przy wyborze wymiennika należy wziąć pod uwagę nie tylko jego sprawność, ale również takie czynniki jak klimat, wielkość i szczelność budynku, liczba mieszkańców, budżet oraz indywidualne preferencje dotyczące komfortu cieplnego i jakości powietrza.

Inwestycja w system rekuperacji z odpowiednio dobranym wymiennikiem ciepła to długoterminowa decyzja, która przekłada się nie tylko na oszczędności finansowe związane z ogrzewaniem, ale również na poprawę jakości powietrza, komfort mieszkańców i mniejszy wpływ na środowisko naturalne.
